모니터에 소리 출력 3.5단자 달았다

엑시엑 샀는데 광출력이 없는거 아니겠노.

HDMI 오디오 추출기를 살까 하다가,

짹짹거리는 모니터를 손보기로 함...



크로스오버 QHD32 인데
오디오 인 단자는 있는데 아웃은 없슴.



뜯는다~~~.

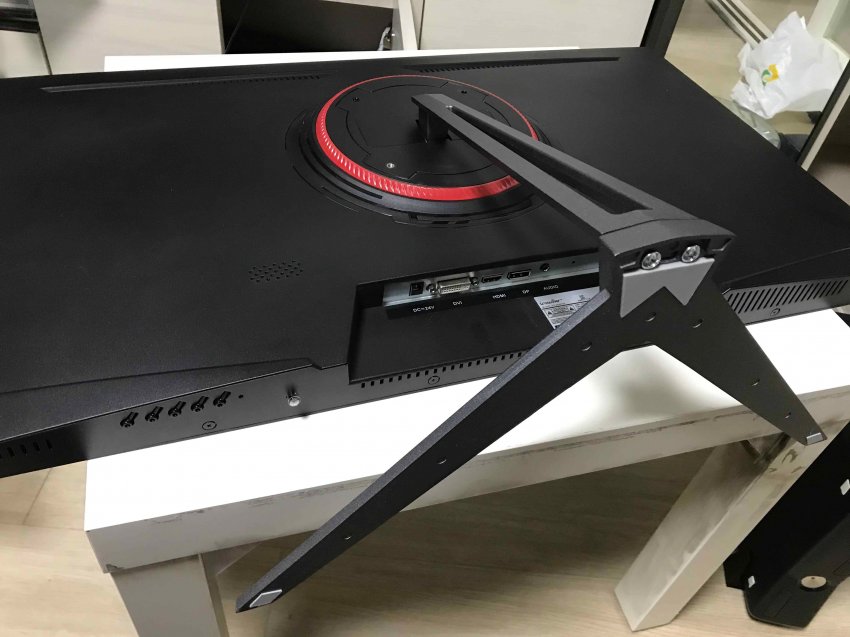

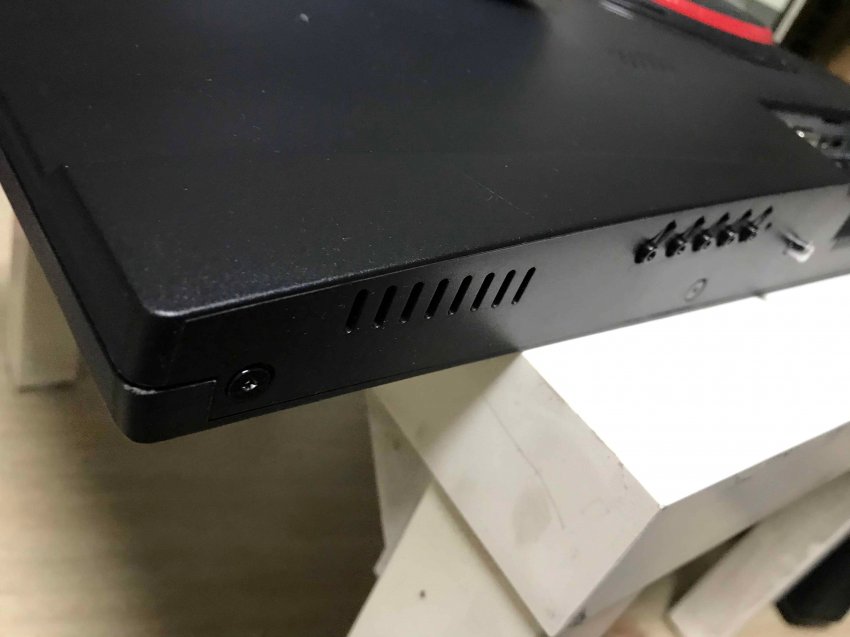

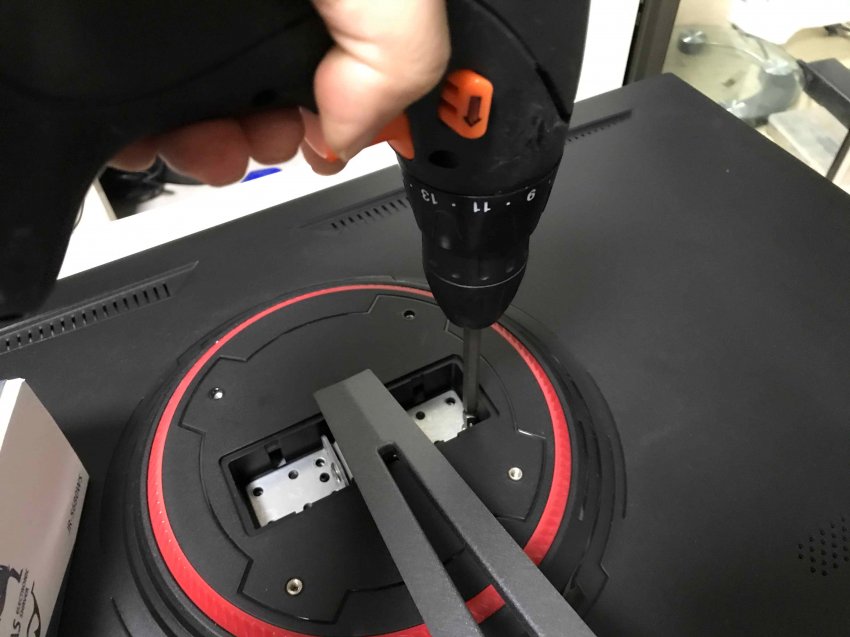

밑에 나사 6개 풀면 됨

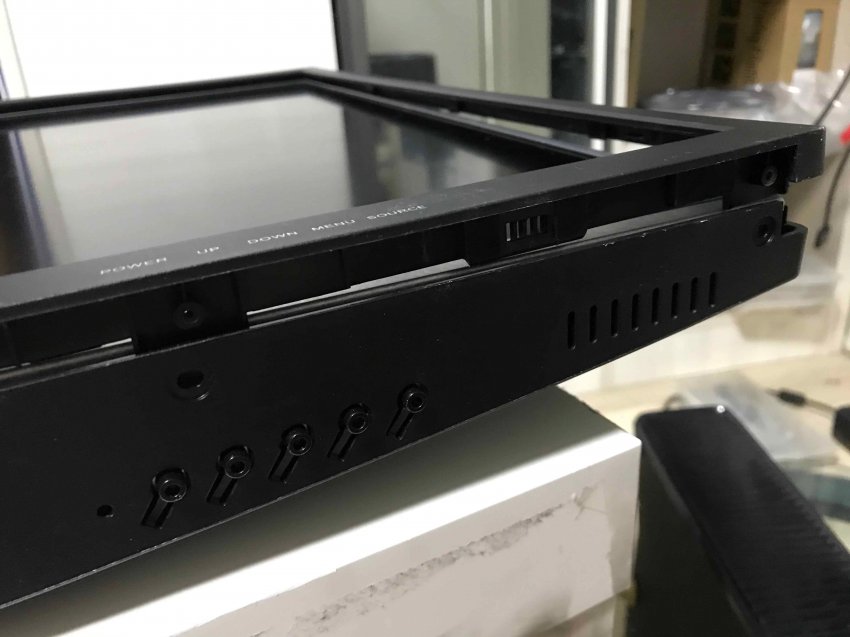

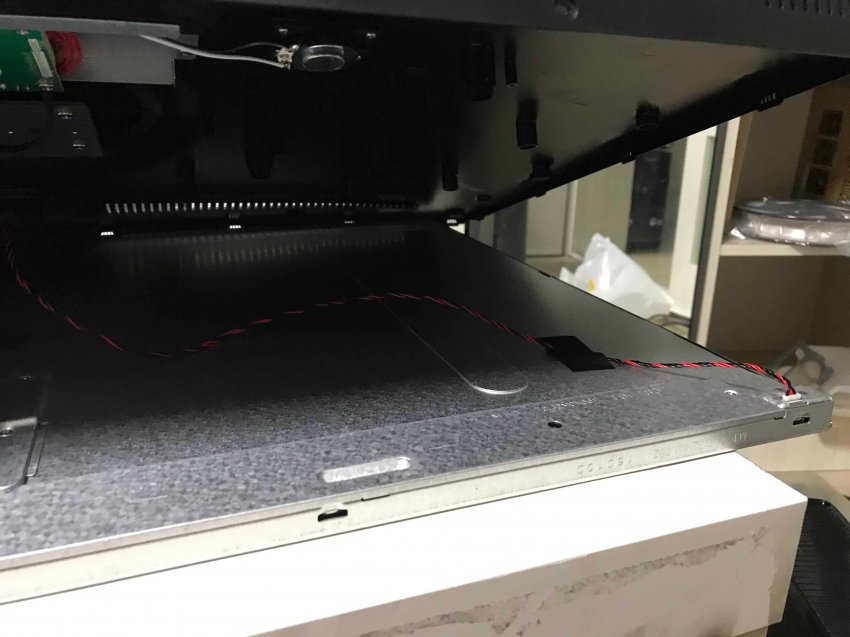

앞판 걷어내고

컨넥터 분리

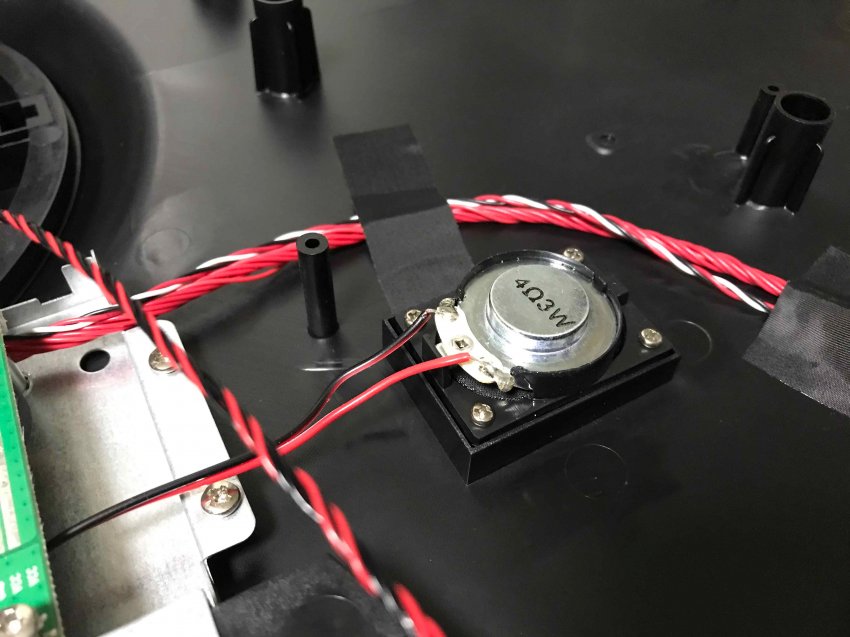

문제의 스레기 스피커..  노트북 스피커보다 꾸짐... 모든 소리가 참새소리로 들림.

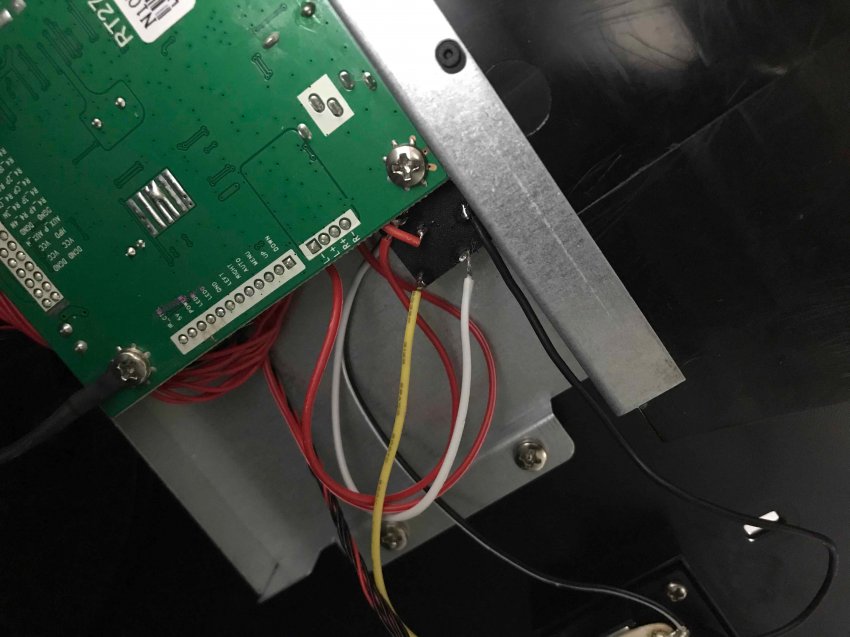

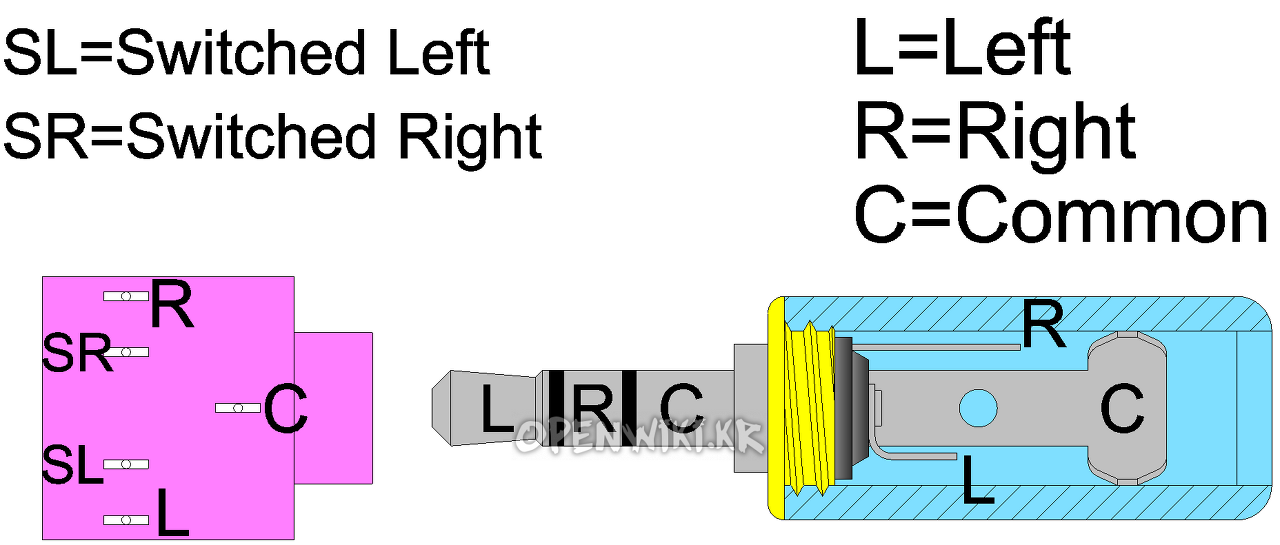

구멍뚫고 단자박고 납 땜... Switched Left / Right 까지 5단자 잘 연결하면, 끼면 스피커가 꺼지고, 빼면 스피커로 나옴.



openwiki.kr/tech/audio_jack

3.5mm Audio Jack pinout - 기술 - 오픈위키

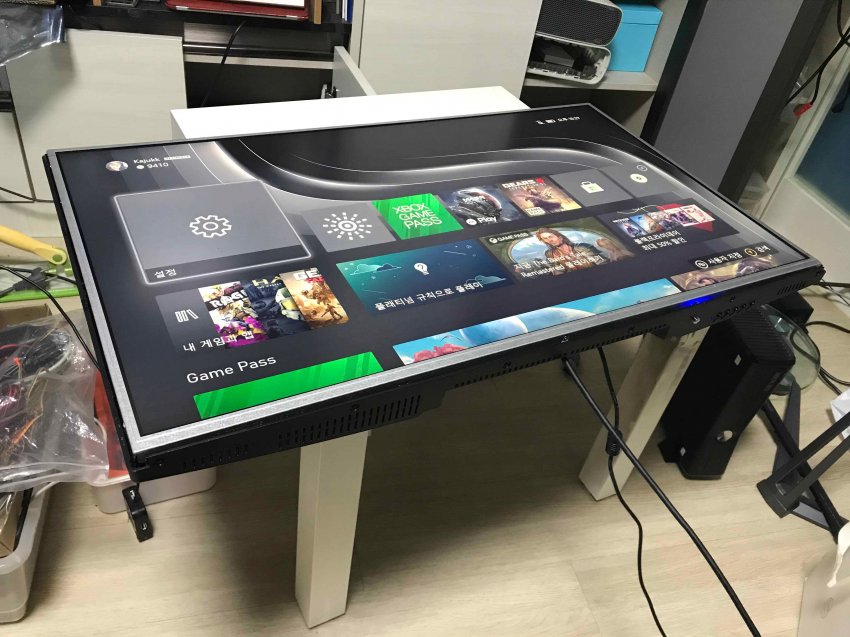

가조립하고 테스트~~

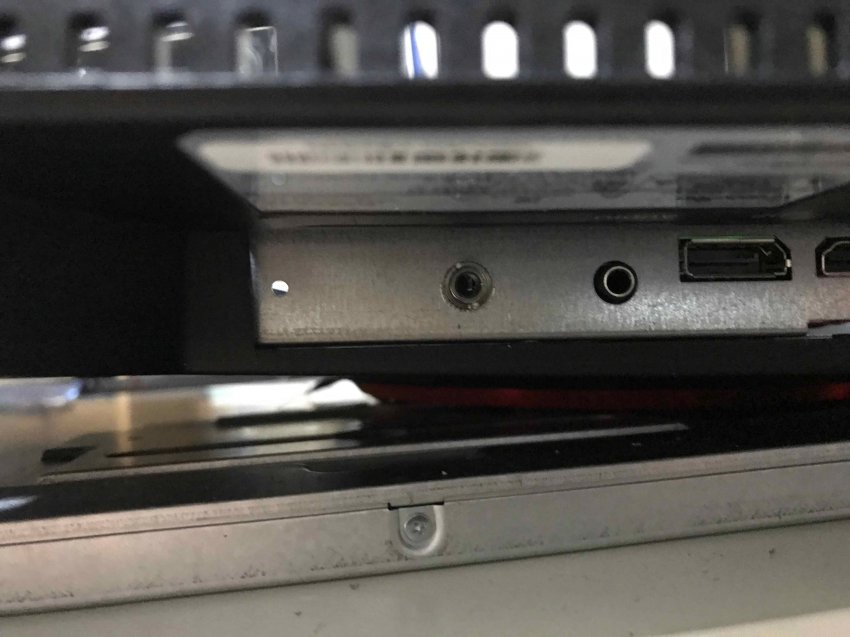

모습... 왼쪽이 만들어 넣은 소리 출력, 오른쪽은 D-Sub 시 연결하는 소리 입력.

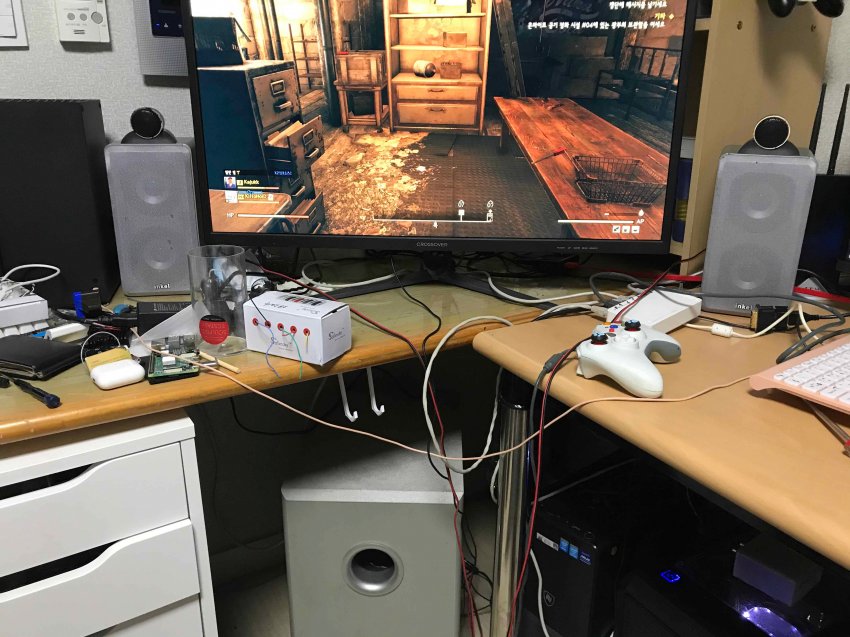

우퍼스피커 연결하니 잘 된다.









요약:  모니터에 구멍뚫고 Audio out 달음.
